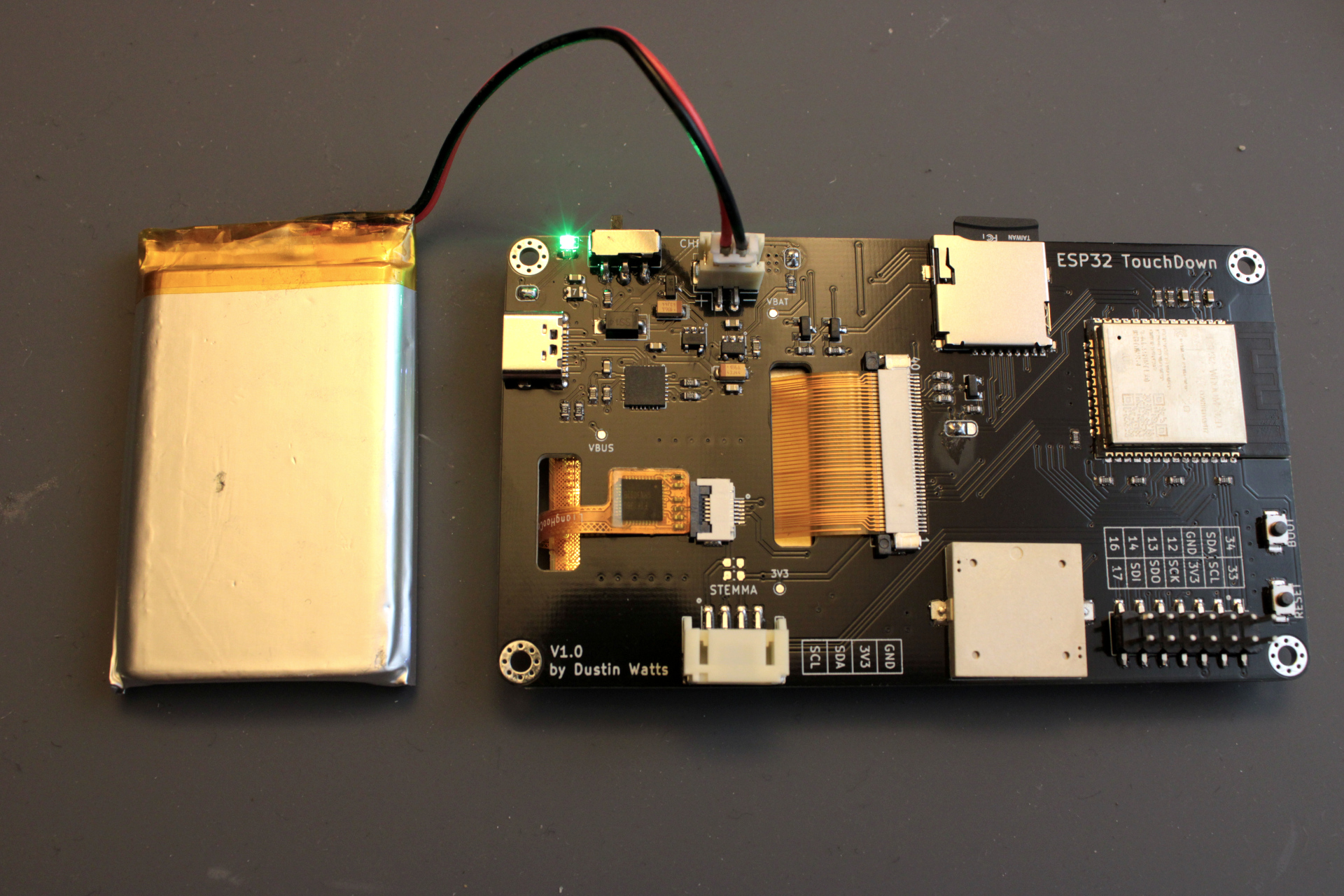

ESP32 TouchDown - Board ESP32 tích hợp màn hình cảm ứng điện dung

Board này là gì

Đây là board phát triển open-source tích hợp tất cả trong một: ESP32-WROOM-32D, màn hình cảm ứng điện dung 480x320 và mạch sạc pin, tất cả trên một PCB duy nhất. Board được thiết kế ban đầu cho FreeTouchDeck nên không cần dùng board ESP32 rời cộng thêm màn hình cảm ứng đấu dây riêng.

Thành phần chính

• ESP32-WROOM-32D (WiFi/BLE)
• Màn hình TFT ILI9488 480x320, giao tiếp SPI 4 dây
• IC cảm ứng điện dung FT62x6 (I2C, địa chỉ 0x38)
• IC quản lý sạc pin LiPo MCP73831
• Cầu nối USB-to-UART CP2102
• Cổng USB-C
• Khe cắm thẻ nhớ microSD
• Connector I2C chuẩn Stemma/JST-PH
• Buzzer thụ động (GPIO26)
• Cầu phân áp đo pin (GPIO35)
• 12 chân GPIO còn trống được đưa ra header

Có thể dùng để làm gì

• Bảng điều khiển cảm ứng độc lập (ví dụ macro deck FreeTouchDeck)
• Thiết bị IoT cầm tay chạy pin có giao diện người dùng
• Bảng hiển thị trạng thái, dashboard cảm biến
• Mọi dự án cần ESP32 + cảm ứng điện dung mà không muốn đấu dây module màn hình riêng

Lưu ý trước khi dùng

• Nastrotek chưa tự gia công hoặc kiểm thử độc lập board này.
• Hãy kiểm tra schematic, PCB layout, BOM và giấy phép trước khi sản xuất.
• Có hai phiên bản phần cứng (Rev1 và Rev1.1) khác nhau một vài linh kiện (IC ổn áp và IC quản lý sạc) — xem changelog.txt trong repo gốc để biết chi tiết.
• Nguồn cấp cho đèn nền TFT có thể chọn giữa 3.3V hoặc GPIO32 (điều chỉnh độ sáng bằng PWM) qua jumper; kiểm tra jumper/mối hàn cho đúng với phiên bản board bạn có.
• Khi nạp code, dùng cấu hình board "ESP32 Dev Module" tiêu chuẩn trong Arduino IDE.

Nguồn / tham khảo

Thiết kế phần cứng gốc bởi Dustin Watts.

Ảnh và tài liệu trích từ repository gốc được ghi công © Dustin Watts theo MIT License của dự án. Nastrotek chỉ biên tập phần giới thiệu và không tuyên bố sở hữu thiết kế gốc.

Cách đánh giá board này

Hãy xem resource này như điểm bắt đầu để review, không phải một board nên đặt sản xuất ngay mà không kiểm tra. Trước tiên hãy mở schematic và xác định đường nguồn vào, regulator, MCU hoặc controller chính, connector ngoài, cổng nạp firmware và các giao tiếp với cảm biến hoặc màn hình. Khi các khối chức năng đã rõ, bạn sẽ dễ biết thiết kế có hợp với dự án của mình không.

Với ESP32 TouchDown, mình sẽ xem connector màn hình/cảm ứng trước, rồi tới boot pin ESP32, đường USB/nạp firmware, mạch sạc LiPo, dòng backlight, antenna keepout và mounting hole. Board này tiện vì tích hợp nhiều thứ, nhưng chính vì vậy một quyết định vỏ sai có thể che mất USB, pin, reset hoặc connector pin.

Trước khi dùng lại file

• Kiểm tra license và ghi chú của tác giả gốc.
• Xác nhận mức điện áp trước khi nối module ngoài.
• So lại pinout connector với dây và cảm biến bạn dùng.
• Kiểm tra khả năng mua linh kiện trong BOM trước khi đặt PCB.
• Xuất lại Gerber từ tool thiết kế nếu bạn đã chỉnh sửa.
• Với thiết kế chưa tự test, hãy xem như tài liệu tham khảo cho đến khi đã gia công và đo thực tế.

Trường hợp sử dụng phù hợp

Resource dạng này hữu ích khi bạn muốn học từ một thiết kế phần cứng open-source thật, mượn một phần mạch hoặc so sánh quyết định layout trước khi tự vẽ board. Ngay cả khi không đặt sản xuất trực tiếp, schematic vẫn có giá trị để tham khảo nguồn, connector, ràng buộc cơ khí hoặc quá trình bring-up firmware.

Với prototype sản phẩm nhỏ, cách tốt nhất là dùng lại ý tưởng một cách có kiểm soát: copy nguyên lý, không copy toàn bộ board khi chưa hiểu bối cảnh. Hãy ghi rõ phần đã chỉnh, lưu lại giả định và thêm điểm đo để board đầu tiên sau khi gia công thật sự giúp bạn học được điều gì đó.
