EJA M v1.0 - Board ESP32 LoRa/GPS Cho Phao Quan Trắc Biển
Tác giả: Leonardo Ward
Thiết kế PCB open-source cho EJA M v1.0, board ESP32-WROOM-32D tích hợp LoRa, GPS, RTC và quản lý nguồn pin/servo, được thiết kế cho phao quan trắc đại dương.
Linh kiện chính
Chia sẻ

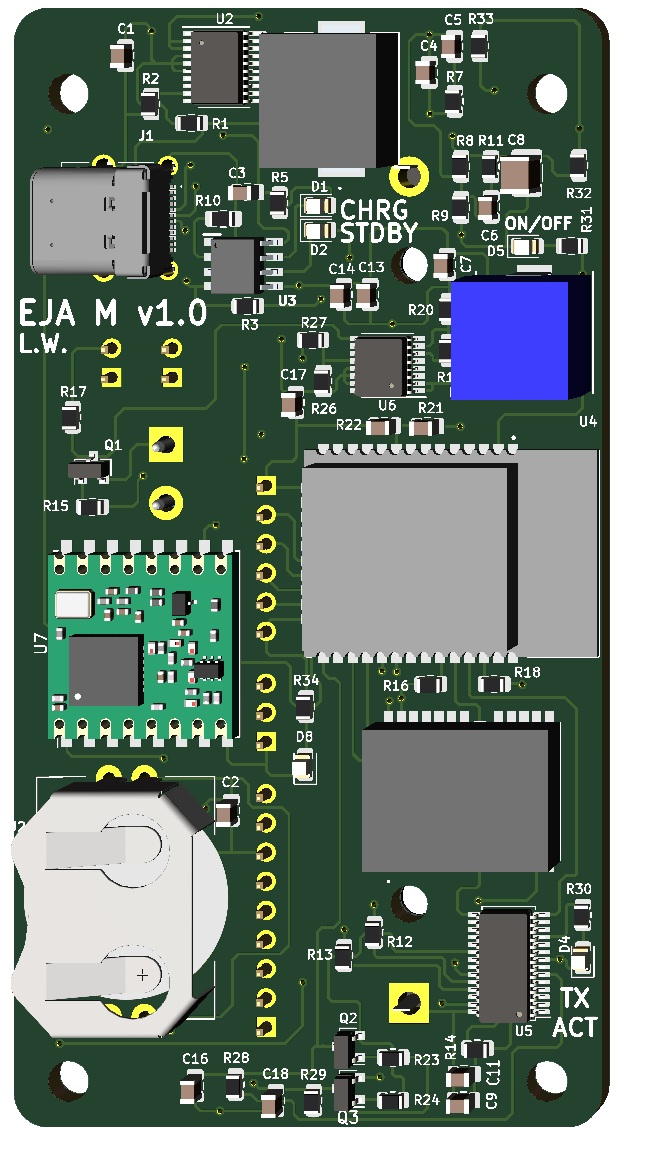

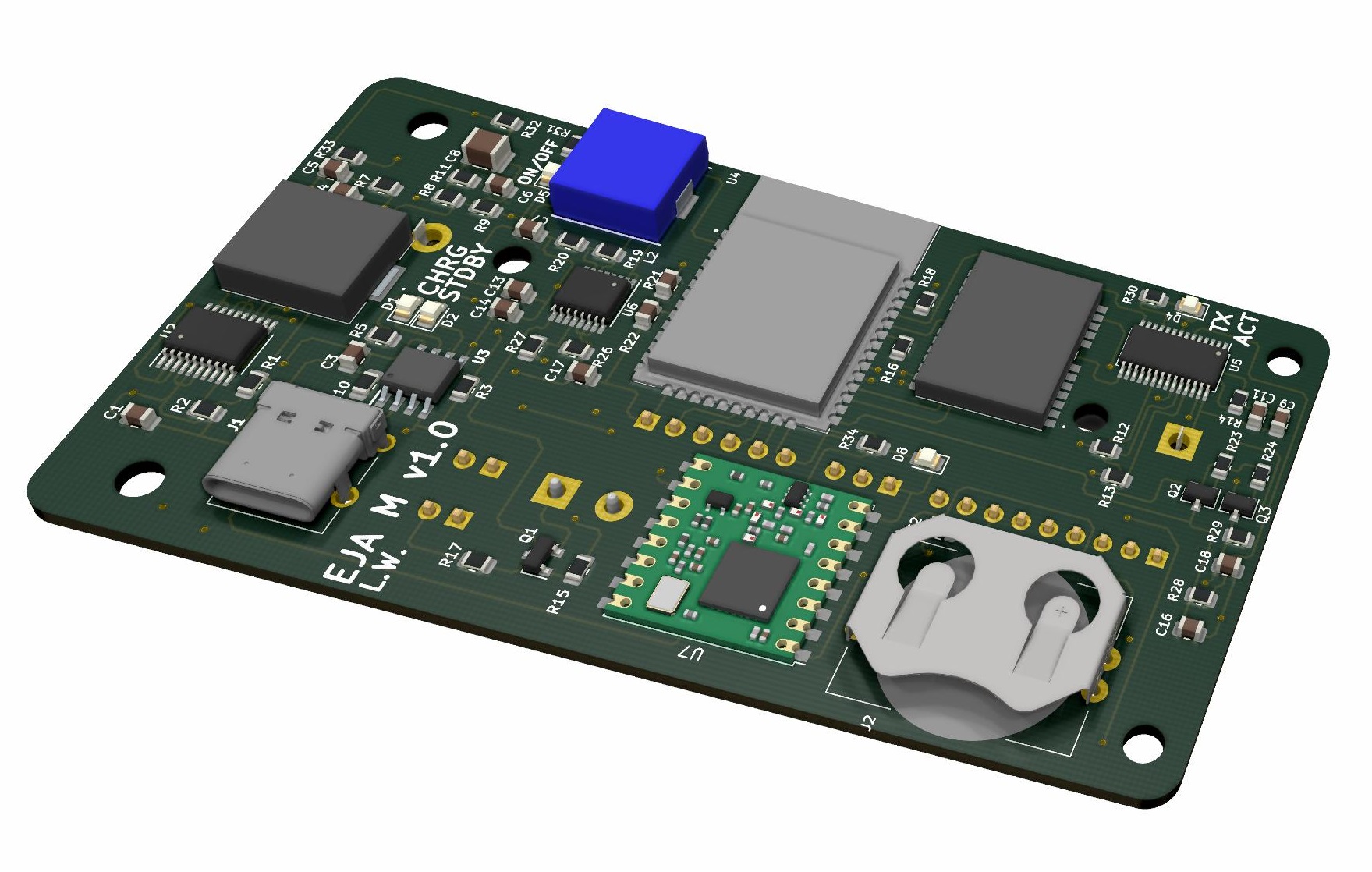

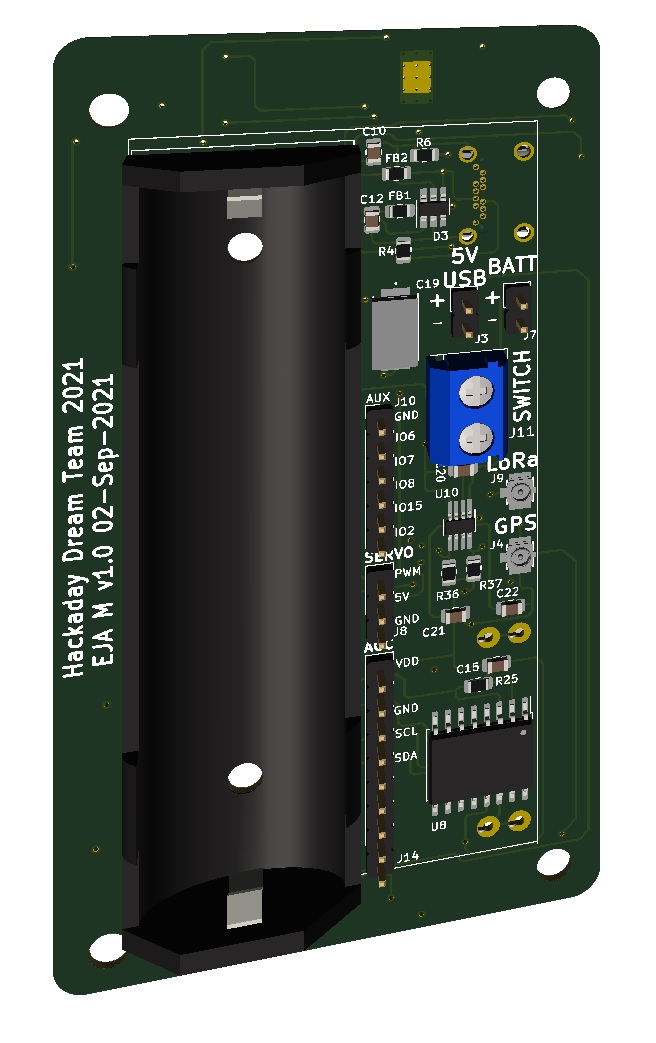

Ảnh PCB
Thông số nhanh
- IC chính
- ESP32-WROOM-32D (4MB)
- Trạng thái
- Concept
Board này là gì
Đây là board ESP32 open-source thiết kế cho phao quan trắc đại dương, kết hợp truyền tin LoRa tầm xa, định vị GPS, đồng hồ thời gian thực để lên lịch, chuỗi mạch sạc/ổn áp pin, và mạch điều khiển servo motor trên cùng một PCB. Đây là phiên bản thứ ba trong dòng mạch điện tử phao của tác giả, thay thế hai board riêng biệt trước đó (Buoy A và Buoy B) cùng thiết kế onboard gateway bằng một board hợp nhất duy nhất.
Thành phần chính
- ESP32-WROOM-32D (4MB), vi điều khiển chính
- Bộ thu phát LoRa RFM95W-915S2 kèm connector anten U.FL
- Module GPS ATGM332D-5N31 kèm connector anten U.FL và pin dự phòng CR2032
- Đồng hồ thời gian thực DS3231M
- Cầu nối USB-to-UART/I2C FT260S-U kèm mạch auto-reset cho ESP32
- Mạch sạc Li-Ion TP4056 cho cell 18650, có LED báo sạc/chờ
- Bộ chuyển đổi SEPIC LTC3113 (giữ ổn định 3.3V bất kể trạng thái sạc của pin)
- Bộ chuyển đổi boost TPS61030 (5V/2A) cho servo motor ngoài
- IC điều khiển nút nhấn on/off LTC2954
- Connector cho accelerometer ADXL343, cộng thêm header cho các chân ESP32 chưa dùng
Có thể dùng để làm gì
- Lắp ráp mạch điện tử phao quan trắc EJA đúng theo thiết kế gốc
- Bất kỳ dự án ESP32 chạy pin nào cần LoRa + GPS + RTC + nguồn servo ổn định trên cùng một board
- Tham khảo thiết kế bảo vệ EMC cho USB-C, mạch auto-reset dựa trên FTDI, và ổn áp 3.3V độc lập với điện áp pin qua SEPIC
Lưu ý trước khi dùng
- Nastrotek chưa tự gia công hoặc kiểm thử độc lập board này.
- Đây là bản nâng cấp/thay thế cho các thiết kế trước đó của tác giả: Buoy A, Buoy B, và Onboard Gateway, phát triển trong khuôn khổ dự án "EJA" cho Hackaday 2021 Dream Team.
- Không hàn cả R32 và R33 — đây là hai jumper thay thế nhau (ngõ ra SEPIC hoặc nối thẳng vào pin), hàn cả hai sẽ gây ngắn mạch giữa 3.3V và pin. Ghi chú gốc của tác giả nói rõ: không hàn R33.
- Kích thước PCB (97.5 x 51.2mm) và vùng cấm linh kiện ở lớp sau do vỏ phao quy định — kiểm tra file
pcb_dimensions_boundaries.pngtrước khi tái sử dụng outline này cho vỏ khác. - Cấp phép theo Apache License 2.0.
Nguồn / tham khảo
Thiết kế phần cứng gốc bởi Leonardo Ward, thuộc dự án EJA trên Hackaday.io.
Các ảnh PCB trên trang này được giữ từ repository gốc và ghi công cho Leonardo Ward theo Apache License 2.0. Nastrotek không tuyên bố sở hữu thiết kế hoặc ảnh gốc.
